概述

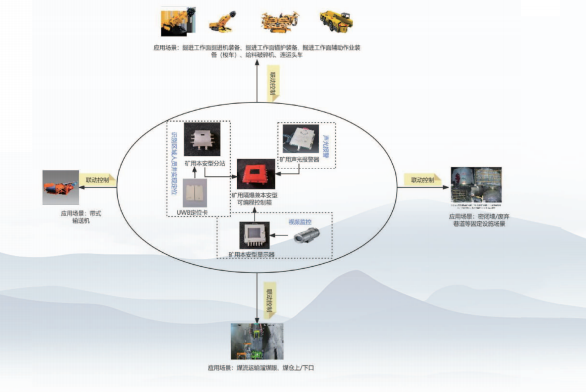

根据煤矿的实际需求以及政策要求，本次在矿方井下掘进工作面掘进装备、掘进工作
面锚护装备、掘进工作面辅助作业装备、给料破碎机和连运头车部位、矿井主运输和采取
带式输送机驱动部分和机尾滚筒等部位、溜煤眼或煤仓上、下口等部位、密闭墙外部和采
煤工作面转载机部位这8个部位处实现防人员接近保护，实现人员闯入告警以及断电、告
警断电区域的划分，实现井下危险区域的安全管理。
二、依据标准
《煤矿安全规程》2022版
煤矿智能化建设指南(2021版)
GB3836.1-2021爆炸性环境
第1部分:设备通用要求
GB3836.2-2010爆炸性环境
第2部分:由隔爆外壳“d”保护的设备
GBT3836.3-2021爆炸性环境
第3部分:由增安型e保护的设备
GB3836.4-2021爆炸性环境
第4部分:由本质安全型“i”保护的设备
《关于推进全省煤矿井下危险作业区域安设“电子围栏”的通知》矿安晋(2024)56
号文
四、主要功能
4.1 精确定位功能
采用UWB精确定位技术对防护区进行无线信号覆盖，以定位器为防护中点，通过对需
要防护的区域设定电子虚拟围栏，防止人员误入。
4.2 人员闯入报警

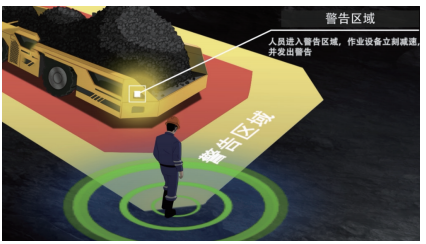

当有人员闯入当前设备的报警区时，设备发出语音播报“请注意，人员闯入报警”的
报警提示，同时屏幕闪烁黄光;

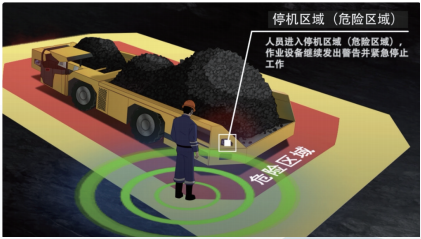

当闯入停机区时，设备发出以语音播报“请注意，人员闯入停车”，同时屏幕闪烁红光。
4.3司机模式
每台大型设备可设置若干主驾驶、副驾驶，结合设置的驾驶员活动范围，将司机的权
限进行分配
4.4 设备状态读取
系统具有设备状态读取功能，设备可通过接入1路TTL信号，通过输入的高低电平判
断锚杆机处于行走状态还是支护状态;行走状态下报警、停机逻辑不受影响，支护状态下
只报警不停机。
4.5 检修模式切换
系统可切换至检修模式;人员进入报警、停机区时不会触发相应的报警、停机动作，
未录入的人员则可以正常触发报警、停机;无线急停功能不受影响。
4.6 视频监控

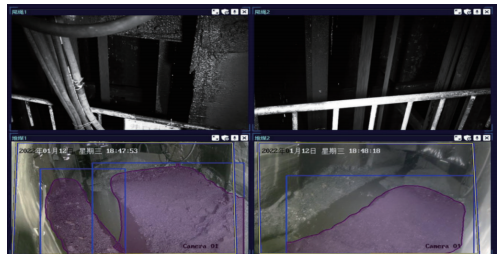

设备界面可跳转至视频监控画面。兼容高清AHD、标清PAL、标清NTSC三种视频格式，
默认四分屏展示，单击某一路画面可全屏放大，点击右上角可切换至左下小窗显示，辅助
司机驾驶。
4.7 报警记录查询
设备根据报警类型(人员闯入报警/停车、司机离开停车、无线急停报警、疲劳驾驶
报警)和时间储存报警记录在本地，相同报警每隔一分钟记录一次;报警记录保存30天，
轮询删除。
